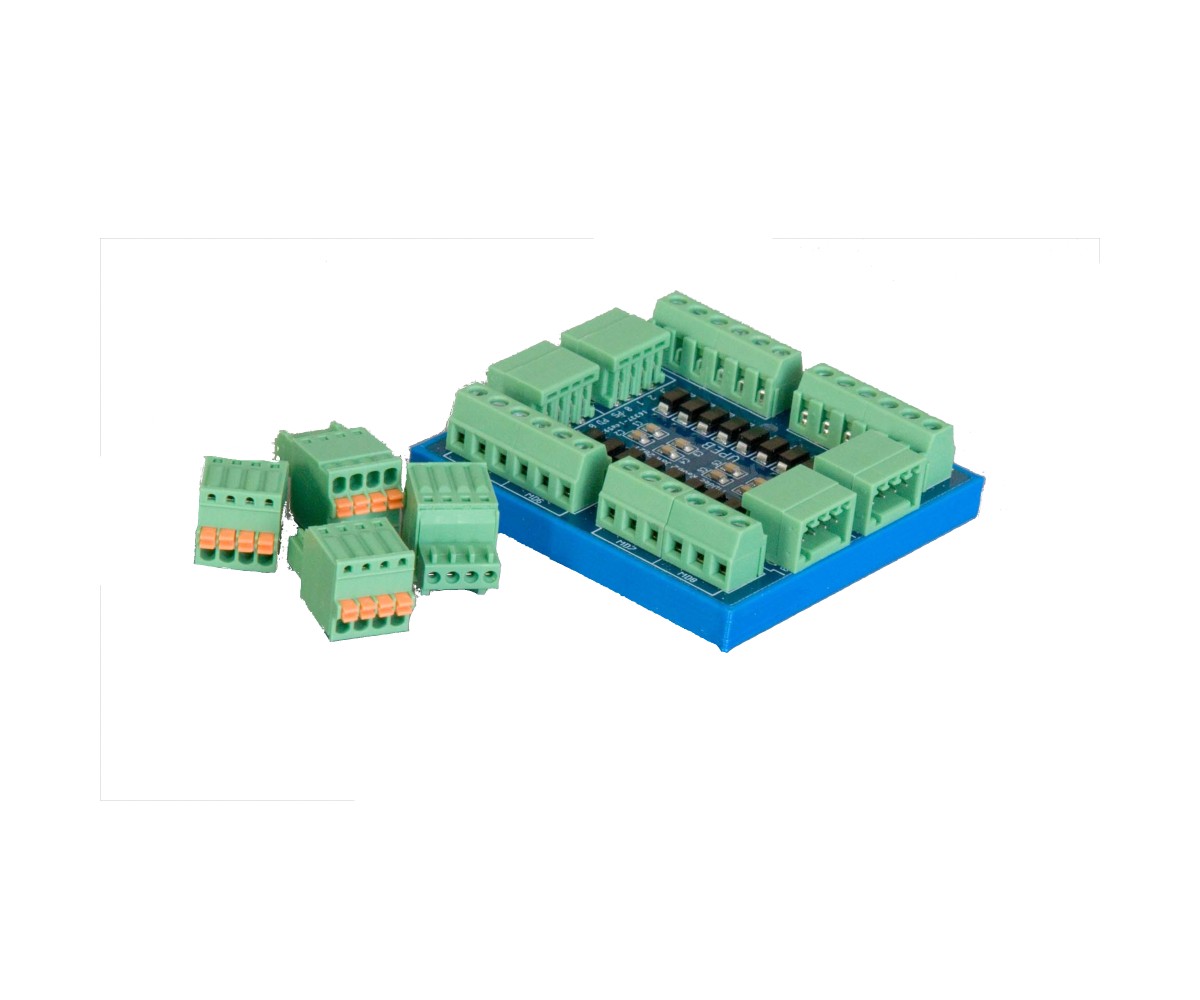

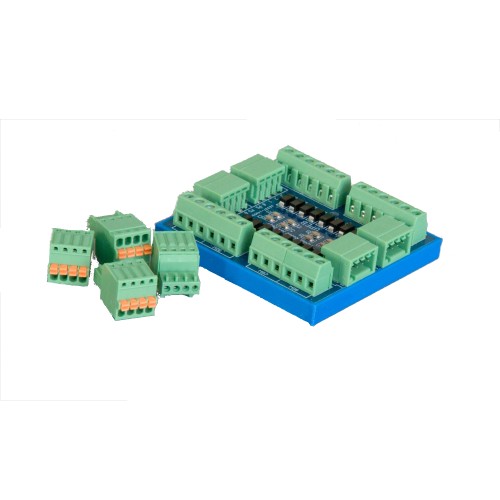

MDdec Rev02P Weichenmultiplex-Modul (mit Steckern) für OC32

Weichenmultiplexing — bis zu 8× weniger Verkabelung

Der MDdec Rev02P ist eine fertige Matrixplatine zum Multiplexen von Weichenspulen am OC32. Mit diesem Modul reduzieren Sie 65 Drähte und 64 Ausgänge auf nur 16 Drähte und 16 Ausgänge für 32 Weichen.

So Funktioniert Es

Der MDdec ist im Prinzip eine 4×4-Matrix mit integrierten Dioden und Entstörkondensatoren zur Entkopplung auf 8 Weichen. Das spart Ihnen Verdrahtung, Lötarbeit und Bauteilauswahl.

Skalierbarkeit

• 1 MDdec: 4×4-Matrix, 8 Weichen
• 2 MDdecs kaskadiert: 4×8-Matrix, 16 Weichen
• 4 MDdecs kaskadiert: 8×8-Matrix, 32 Weichen

Vorteile

• Drastisch weniger Verkabelung bei größeren Weichenzahlen
• Spart OC32-Ausgänge für andere Anwendungen
• Dioden und Entstörkondensatoren bereits bestückt
• Kaskadierbar für größere Matrizen

Spezifikationen

• ✓ Ausführung mit Steckern (Rev02P) für schnelle, lösbare Verbindung
• ✓ Kompatibel mit OC32 und OC32/NG
• ✓ Funktioniert mit dem PFH H-Brücken-Verstärker für die Weichenansteuerung

MCC Qualitätsgarantie

• Umfassend getestet und zuverlässig
• Professioneller technischer Support
• Schnelle Lieferung
• Volle Garantie auf Ihre Investition

Kombinieren Sie mit

• OC32/NG (mit oder ohne Gehäuse): der multifunktionale Decoder
• PFH: H-Brücken-Verstärker zur Matrix-Weichenansteuerung
• MDdec Rev02T: Variante mit Schraubklemmen

Je mehr Weichen, desto mehr sparen Sie.
