DPCO4/12 relaismodule (bouwpakket) – 4 dubbelpolige omschakelrelais

DPCO4/12 relaismodule (bouwpakket) – 4 dubbelpolige omschakelrelais

De DPCO4/12 is een veelzijdige relaismodule waarmee u allerlei signalen potentiaalvrij schakelt. De module bevat 4 dubbelpolige omschakelrelais die volledig onafhankelijk van elkaar werken. Elk relais wordt aangestuurd met één extern gelijkstroomsignaal, bijvoorbeeld vanuit een OC32/NG-uitgang.

Toepassingen

• Schakelen van puntstukken (hartstukken) van wissels
• Wisselstraten en opstelsporen van rijspanning voorzien (Dinamo)
• Blokuitgangen besparen bij schaduwstations
• Schakelen van apparaten die uitsluitend op wisselstroom werken

Kenmerken

• 4 dubbelpolige omschakelrelais, onafhankelijk schakelbaar
• Schakelvermogen: max. 2 A per contact bij 24 V (gelijk- of wisselstroom)
• Relaisspanning: 12V relais, voeding 13,5–24 V DC
• Ingangen met blusdioden – ook geschikt voor inductieve belasting
• Spanningsstabilisator aan boord voor de relais

Aansluiting

Sluit de DPCO4 bij voorkeur aan op een OC32/NG met (standaard) sink-drivers. Sturing vanuit andere elektronica kan ook, mits deze minimaal 100 mA (50 mA bij de /12) naar GND schakelt. Verbind altijd de min/GND van de DPCO4 met de min/GND van de aansturende module.

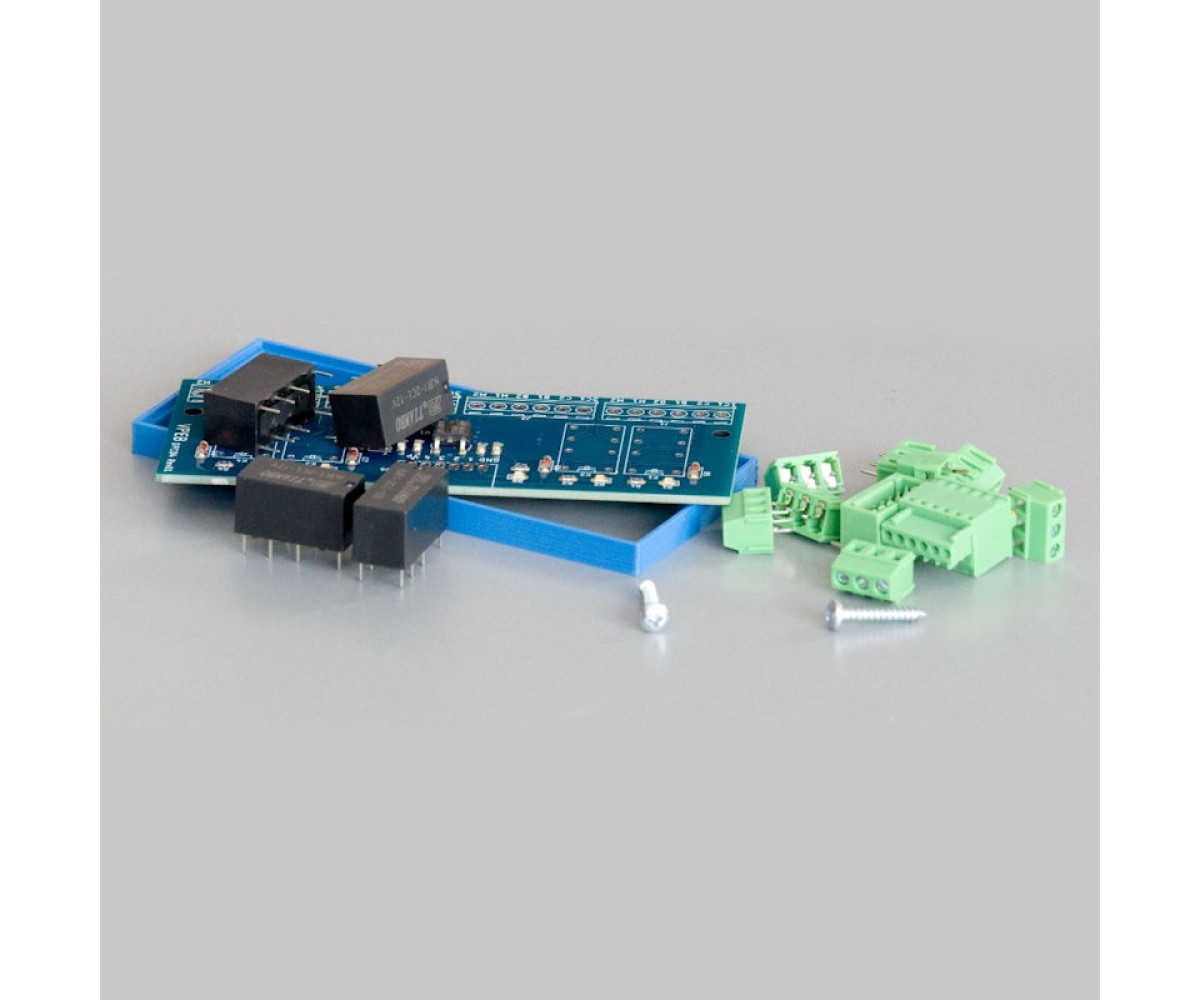

Deze uitvoering wordt geleverd als bouwpakket: u soldeert de componenten zelf, een mooie en voordelige optie voor de geoefende modelbouwer.

MCC kwaliteitsgarantie

• Uitgebreid getest en betrouwbaar
• Professionele technische ondersteuning
• Snelle levering vanuit Nederland
• Volledige garantie op uw investering

Combineer met de OC32/NG, sink-drivers en de DPS1X8 voor een complete blok- en accessoirebesturing.

Potentiaalvrij schakelen, eindeloze toepassingen – de DPCO4 is uw universele relaisoplossing.
